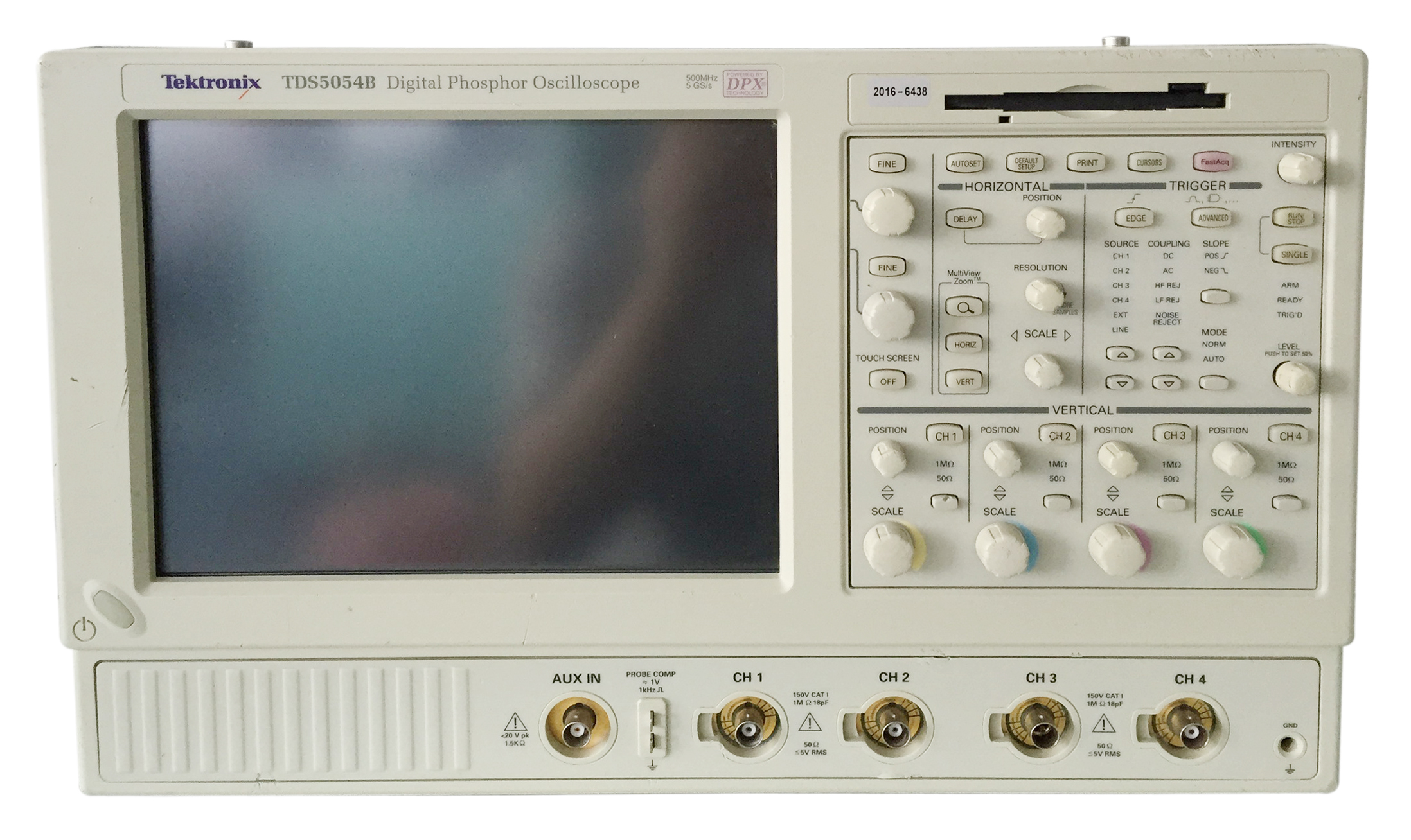

泰克TDS5054B數字熒光示波器

主要產品參數：美國泰克（Tektronix） TDS5000B系列數字熒光示波器

泰克TDS5000 系列數字熒光示波器提供了高達1 GHz 的帶寬、5 GS/s 的實時取樣速率、8MB 的記錄長度

和100,000 wfms/s 的最大波形捕獲速率。除提供這么高的性能外，它還在一個緊湊的工作臺套件中提供

了業內領先的高級觸發器、直觀的用戶界面和開放的，MicrosoftWindows 平臺真正實現了物超所值。

數字熒光示波器

通過使用各期信號信息的三個方面（振幅、時間和振幅在時間上的分布）來實時顯示、存儲和分析復雜的

信號，數字熒光示波器能夠以無可比擬的方式洞察信號行為。泰克TDS5000 系列數字熒光示波器利用泰克

專有的DPX TM 采集技術，可以快速捕獲波形，迅速揭露問題特點，并應用完善的觸發模式隔離問題，節

約大量的時間。

功能概述：

□ 350MHz、500MHz、1GHz 三種帶寬，提供5個產品型號（TDS5032B、TDS5034B、TDS5052B、TDS5054B、

TDS5104B），最高實時采樣速率達5GS/s。詳細的產品資料請?jiān)诩夹g(shù)服務內下載。

□ 強大的數字熒光技術（DPO）；

□ 2 通道和4 通道兩種型號；

□ 5 GS/s 最大實時取樣速率；

□ 標配8MB的記錄長度（可擴充至16MB的記錄長度）；

□ 100,000 wfms/s 最大波形捕獲速率；

□ 直觀的用戶界面，操作簡便；

□ 開放的Microsoft?Windows 結構，提供了內置連接能力；

□ 占用空間?。?/p>

□ 明亮的10.4 英寸(264 mm)顯示器；

□ 業內領先的高級觸發器套件；

□ 內置打印機(可選)；

□ 標配光盤刻錄機；

□ 能夠與泰克邏輯分析儀滿足信號完；

□ 整性測試； 　　

直觀的用戶界面 　　

TDS5000B 系列圖形用戶界面可以隨時適應任何工作方式和環境，使得示波器變得易學易用。典型的模擬

式控件允許從前面板立即進入最常用的功能，10.4 英寸(264 mm)的大型顯示屏和廣泛使用的直觀圖標則

創建了一個高度可視化環境，可以清楚地顯示儀器特性。 　　

應用 　　

字設計和調試　　

研究瞬時現象　　

功率測量　　

視頻設計和調試　　

DVD 分析　　

磁盤驅動器分析　　

抖動和定時分析　　

光譜分析　　

汽車電子裝置設計和調試　　

生產測試和品質控制　　

電子機械設計和分析　　

生物醫學產品開發　　

工業控制 　　

開放的Microsoft Windows 結構 　　

TDS5000B 系列在一個內嵌式設備中包含了一臺高性能示波器和一臺PC 。通過DPX TM采集技術、針對

Windows 和UNIX 的開放的Windows 桌面和應用編程接口(API)，TDS5000B 系列提供了超快速數據采集、

分析和網絡訪問能力。直觀的用戶界面。不管您有什么樣的個人偏好、需求或應用環境，TDS5000B系列都

為運行儀器提供了多種方式，包括典型的模擬式旋鈕、熟悉的下拉式菜單、鼠標、可選的觸摸屏和語音命

令。 　　

通過使用嵌入式PCI 總線，它可以在Windows 桌面上，以比傳統GPIB 傳輸快得多的速度把波形數據直接

從采集程序傳送到分析程序上。泰克TDS5000 系列示波器的分析和連接軟件為更快速、更通用的操作提供

了一個完善的軟件設施。該系列中還包括了泰克實現的業內標準協議，如TekVISA 和ActiveX 控件，以使

用和增強各種Windows應用，如使用Excel 完成數據分析和文檔編制。用戶也可以通過VisualBASIC 、C

、C++、MATLAB?及其它常用的應用開發環境(ADE)創建定制軟件，自動實現由多個步驟構成的波形收集和

分析流程。開放的Windows 平臺。TDS5000B 系列波形顯示，帶有Excel 窗口和ActiveX 工具條。 　　

TDS5000B 系列軟件解決方案還支持把示波器與外部PC 和非Windows 主機集成起來。它包括即插即用的驅

動程序，可以使用GPIB 連接、串行連接和局域網連接，從外部PC 上運行的LabVIEW 和Lab Windows程序

中簡便地與示波器通信。通過使用TDS5000B 系列上包括的VXI 11.2 服務器，可以直接連接UNIX 應用和

其它局域網資源。
