Keysight 8594E是易于使用的RF頻譜分析儀，它具有很寬的性能特性范圍，可選符合您測量要求的能力?？上螺d的測量專用件與可選的插卡性能相結合，提供適合您應用的量身定制解決方案。

• 用支持各種應用，如有線電視/廣播、元件測試、電磁兼容性、光波和無線應用的
  測量專用件快捷地執行復雜的測試

• 4 槽的插卡槽

• 屏幕分割顯示

• 單鍵測量例程

• 先進測量功能

• 雙接口

• 內置跡線發生器

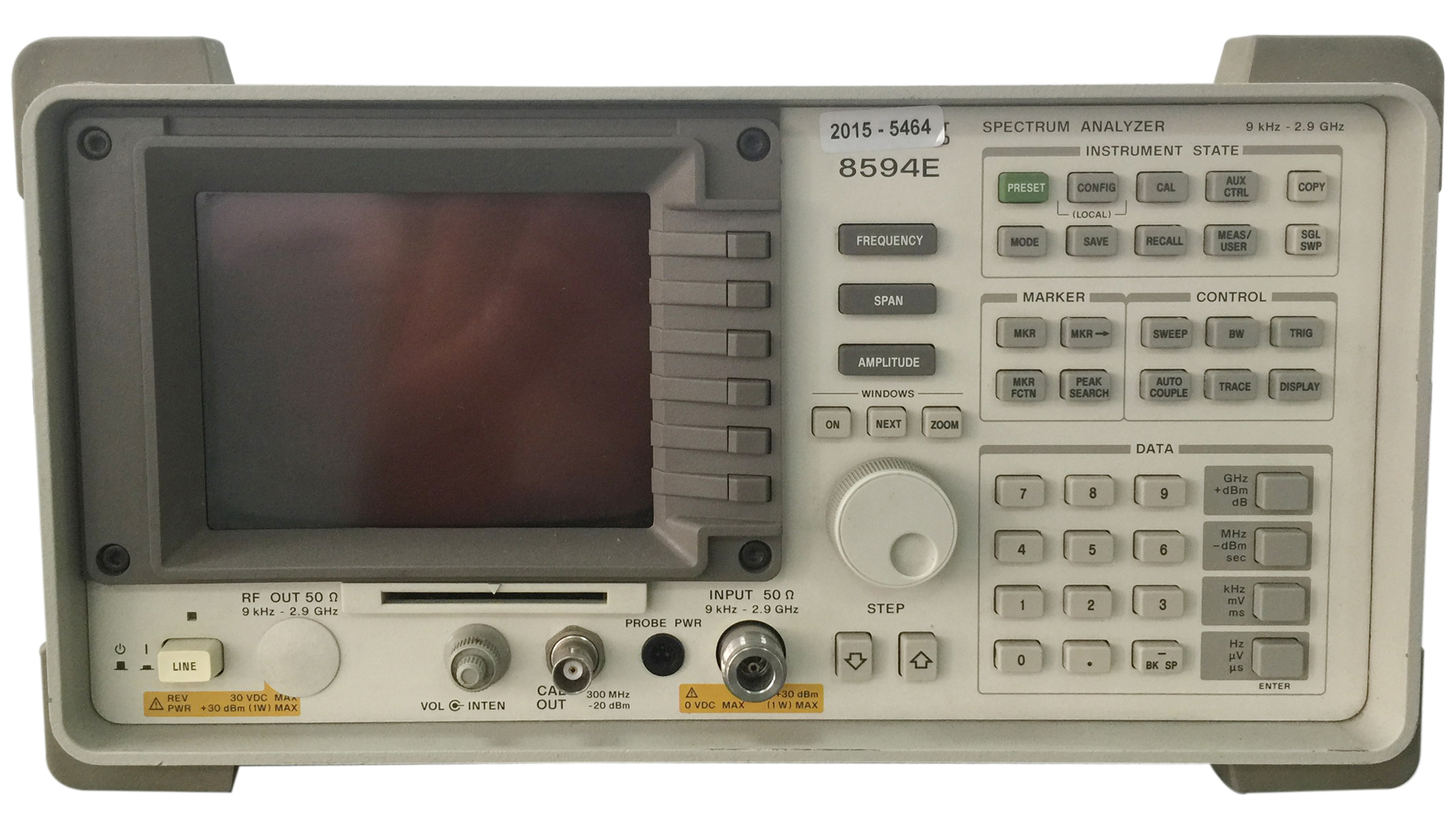

HP8594E頻譜分析儀(美國-安捷倫)

HP8594E頻率范圍：9KHZ-2.9GHZ (直流耦合)

便于使用、可擴展的便諧式頻譜分析儀

有各種范圍的價格和性能可選擇

用一個按鈕即可進行FFT、TOI、ACP等測量

具有擴展的存儲器和示跡存儲功能

可選用窄分辨帶寬

可提供定制的專用測試軟件

100kHz~2.9GHz (交流耦合) kHz~6.5GHz(直流耦合)，

頻率間隔

范圍：0Hz(零掃頻間隔)和

HP8594E：10kHz~2.9GHz;

最小間隔為1kHz(選件130)

分辨率：4位數字或20Hz×N，兩者中的較大者

精度：間隔≤10MHz×N：間隔的±2%

間隔＞10MHz×N：間隔的±3%

掃描時間

范圍：

間隔＝0Hz或＞1kHz:20ms~100s

間隔＝0Hz(選件101)20μs~100s

精度：

20ms~100s:±3% 20μs＜20ms(選件101)：±2%

掃描觸發：自激、單次、電源、視頻、外部 分辨帶寬：1kHz~3MHz(3dB),按1、3、10順序分檔；

9kHz和120 kHz(6dB)EMI帶寬。

選件130增加30、100和300Hz(3dB)

帶寬和200 Hz(6dB)EMI

帶寬

精度：±20%

選擇性(典型值) -60dB/-30dB:3kHz~10kHz,15:1 100kHz~3MHz,15:1 1kHz,3kHz,16:1 -40dB/-3dB:30Hz~300Hz,10:1

視頻帶寬范圍：30Hz~1MHz,按1.3順序分檔

(用選件130時為1Hz~1MHz)

穩定度

噪聲邊帶(1kHz RBW,30Hz VBW,取樣檢波器)

與連續波信號的偏離

＞10kHz:≤-90dBc/Hz+20logN

與連續波信號的偏離

＞20kHz:≤-100dBc/Hz+20logN

與連續波信號的偏離

＞30kHz:≤-105dBc/Hz+20logN

電源要求：

接通(1線)：195~250 Vrms，47~66Hz

功耗＜500VA；＜180W

待機(0線)：功耗＜7W

用戶程序存儲器(額定)：238KB非易失RAM

數據存儲(額定)

內部：24條示跡或32個狀態

外部：50條示跡，8個狀態

存儲卡：HP 85700A(32KB)，

24條示跡或32個狀態；

HP 85702A(128KB)，99條示跡或128個狀態

盒式磁帶錄象機(VCR)：

由組合視頻輸出提供對顯示的連續錄象
