主要特性與技術指標

• 窄帶和寬帶檢波

• 100 dB 動態范圍

• 實時掃描速度（40毫秒/掃描）

• S-參數綜合測試儀

• 具有1Hz分辨率的合成信號源

• 標準LAN接口

• 標準的內置是德儀器BASIC (IBASIC)

• 標準的2、6和12端口開關測試儀

描述

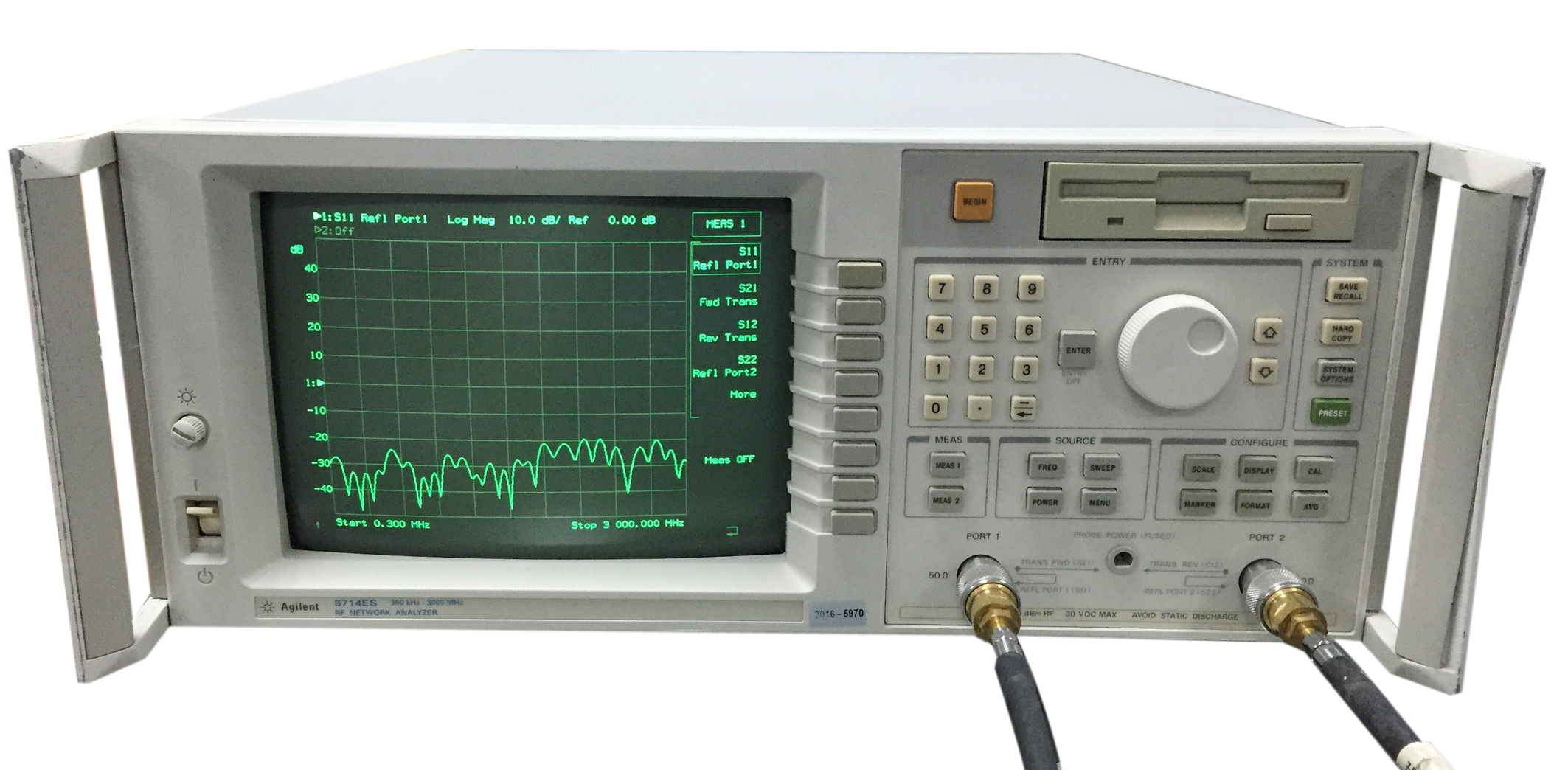

Keysight 8714ES 經濟型RF網絡分析儀在一個緊湊的箱體內提供優異的速度、精度和自動測量特性，適用于RF元件的制造、檢驗和維護。

Keysight 8714ES是S-參數測試裝置，具有二端口矢量誤差校正，可提供器件S-參數的全面和精確測量。2個獨立通道可測量和顯示2個參數，如各種格式的S21（傳輸）和S11（反射），包括在直角坐標、極坐標和Smith圖上的延遲和SWR。

ES型儀器包括作為標準特性的60dB源衰減，為測試有源和無源器件提供70dB的功率級控制。可選用50Ω型和75Ω型。

PC連通性軟件

IntuiLink是適用于多種Keysight先進系列儀器的免費連通性軟件，提供PC應用程序至儀器設置和測量的直接訪問。IntuiLink使您能把更少的時間用于處理儀器數據，而把更多的時間用于分析和利用數據。您能利用IntuiLink PC應用程序工具條，只需少量甚至無需編程，就能把測量數據和圖像傳送到熟悉的PC應用程序，如Microsoft Office Excel和Word。ActiveX控制特性使您能從PC控制儀器，提供內置例程，使測試系統能實現流程式重復或復雜任務的自動化。儀器和關鍵PC應用程序間的集成從未如此緊密。

• 窄帶和寬帶檢測

• 100 dB 動態范圍

• 實時掃描速度 (每掃描一次40 ms)

• 集成的S-參數測試裝置

• 合成源，具有 1Hz 分辨率

• 標準 LAN 接口

• 標準的內部 Keysight Instrument BASIC (IBASIC)

• 標準的 2, 6 和 12 端口開關測試裝置
